Sonneneinstrahlung auf oberirdische LPG-Leitungen führt oft zu Pumpenausfällen durch Dampfblasenbildung. Eine Strömungssimulation belegt: ISORYX reduziert die Wärmeaufnahme drastisch und schützt vor CUI.
An Tankstellen sind oberirdische Rohrleitungen, besonders für Flüssiggas (LPG), massiver Sonneneinstrahlung ausgesetzt. Die Folge: Das Medium im Inneren erhitzt sich, der Druck steigt, und die Pumpen können aufgrund von Dampfblasenbildung (Kavitation) ausfallen. Herkömmliche Dämmungen sind oft klobig, wartungsintensiv und anfällig für Korrosion unter der Isolierung (CUI).
Die physikalische Herausforderung: Solarer Wärmeeintrag und Anlagensicherheit
Wenn Flüssiggas-Leitungen in der prallen Sonne liegen, absorbieren sie als dunkle oder metallische Oberflächen enorme Mengen an Wärmeenergie. Für Tankstellenbetreiber ist das ein massives Sicherheits- und Betriebskostenrisiko. Sobald die Temperatur des Mediums den Siedepunkt bei gegebenem Druck erreicht, bilden sich Gasblasen. Diese implodieren in der Pumpe – ein Phänomen bekannt als Kavitation –, was zu mechanischen Zerstörungen und kostspieligen Ausfällen führt.
Eine effektive Lösung muss daher nicht nur die Temperatur im Inneren stabilisieren, sondern auch unter den rauen Bedingungen einer Tankstelle (Kraftstoffe, Witterung, UV-Licht) langfristig bestehen.
Wirkungsweise von ISORYX Reflection-Barrier
Im Gegensatz zu klassischen Dämmstoffen, die den Wärmestrom lediglich zeitlich verzögern, setzt ISORYX direkt an der Ursache an: der Strahlungsabsorption. Die Beschichtung reflektiert über 90 % der einfallenden Infrarotstrahlung (Wärmestrahlung). Die ultradünne Schicht wirkt wie ein Hitzeschild direkt auf dem Substrat.
Durch die extrem niedrige Emissivität wird die Strahlungsabsorption drastisch reduziert, noch bevor die Wärme in das Rohrleitungsmaterial eindringen kann. Dies macht ISORYX zur idealen Lösung für alle Arten von oberirdischen Medientransporten.
Simulationsergebnisse: Unbeschichtet vs. ISORYX

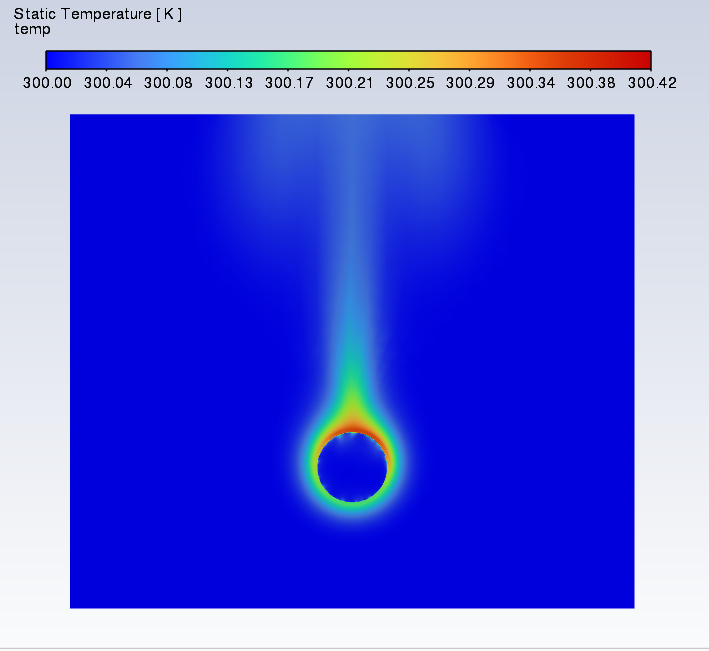

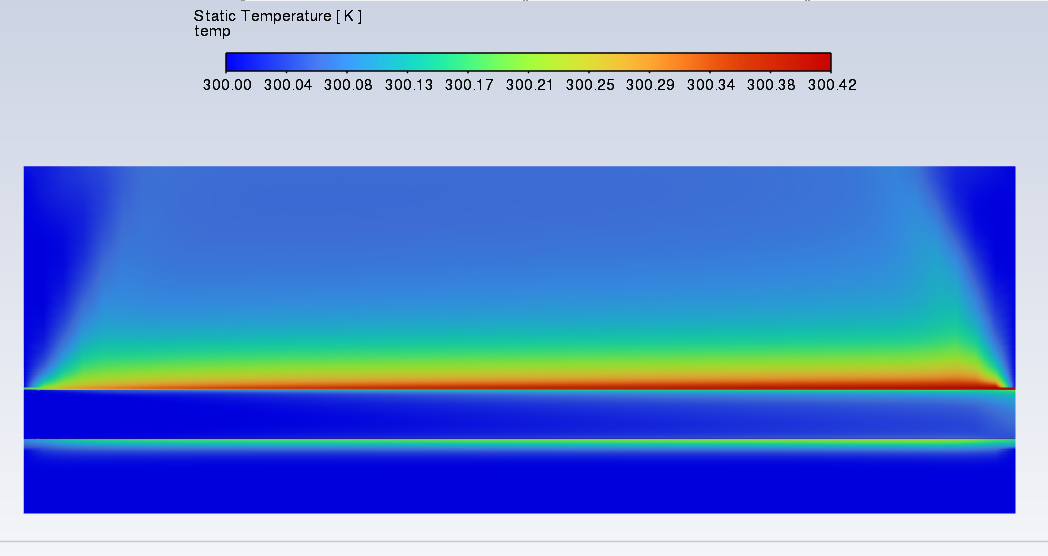

In einer professionellen Strömungssimulation (CFD - Computational Fluid Dynamics) wurde ein 50 mm Aluminium-Rohr unter einer solaren Einstrahlung von 1000 W/m² untersucht. Die Simulation verglich ein unbehandeltes Rohr mit einer ISORYX-beschichteten Oberfläche.
| Parameter | Ohne Beschichtung | Mit ISORYX |
|---|---|---|
| Absorbierter Wärmestrom | Hoch (> 400 W/m) | ~47,5 W/m |
| Medium-Temperaturanstieg | Kritisch | ~0,08 °C |
| Schichtdicke | 0 mm | < 1 mm |
| Korrosionsrisiko (CUI) | Hoch (bei Dämmung) | Nicht vorhanden |
| UV-Beständigkeit | Materialabhängig | Exzellent |
Minimale Erwärmung, maximale Prozessstabilität
Die Simulationsergebnisse sind eindeutig: Während ungeschützte Leitungen schnell kritische Temperaturen erreichen, bleibt der Temperaturanstieg des Mediums mit ISORYX bei lediglich 0,08 °C unter Testbedingungen. Das Flüssiggas bleibt stabil in der flüssigen Phase, das Risiko von Gasblasen wird eliminiert. Dies stellt einen wartungsfreien Betrieb der LPG-Pumpen sicher, selbst während extremer Hitzeperioden.
Vielseitige Einsatzbereiche in der Industrie
Die Vorteile des ISORYX-Rohrleitungsschutzes beschränken sich nicht nur auf LPG-Tankstellen. Überall dort, wo Medien vor Umgebungswärme geschützt werden müssen oder Kondensation vermieden werden soll, bietet das System Vorteile:
- LPG & LNG: Oberirdische Lagerbehälter und Zuleitungen für Flüssiggas und verflüssigtes Erdgas.
- Kraftstoff-Infrastruktur: Rohrleitungen an Tanklagern und Verladestationen zur Reduzierung von Verdunstungsverlusten.
- Chemische Industrie: Schutz temperatursensibler Prozessmedien in Außenanlagen.
- Wasserleitungen: Schutz vor unzulässiger Erwärmung (z.B. Trinkwasserhygiene) oder als Kondensationsschutz bei kalten Leitungen in warmen Hallen.
- LPG-Tanks: Beschichtung von oberirdischen Gastanks im privaten und gewerblichen Bereich zur Druckstabilität.
Vorteile für Betreiber und Instandhalter
- Vermeidung von Kavitation: Zuverlässiger Schutz der LPG-Pumpen vor mechanischen Schäden durch Dampfblasen.
- Permanenter CUI-Schutz: Da ISORYX vollflächig auf dem Rohr haftet, kann keine Feuchtigkeit das Metall erreichen. Korrosion unter der Isolierung ist ausgeschlossen.
- Einfache Inspektion: Rohrleitungen und Schweißnähte bleiben für Sichtprüfungen und zerstörungsfreie Prüfungen (ZfP) jederzeit zugänglich, ohne Dämmung entfernen zu müssen.
- Platzsparende Applikation: Mit weniger als 1 mm Schichtdicke ideal für engste Schächte, Wanddurchbrüche oder komplexe Armaturengruppen.
- Witterungsbeständigkeit: 10 Jahre Systemgarantie auf die Schutzwirkung bei korrekter Applikation.
ISORYX bietet Hitzeschutz, der nicht aufträgt, aber dort wirkt, wo es zählt: Direkt an der Oberfläche des Rohres. Es löst das Dilemma zwischen effektiver Dämmung und notwendigem Korrosionsschutz.
Häufige Fragen
Warum ist Kavitation an LPG-Pumpen ein Problem?
Wenn sich das Flüssiggas in der Leitung zu stark erwärmt, bilden sich Dampfblasen. Diese implodieren in der Pumpe und führen zu massiven mechanischen Schäden (Materialabtrag) und zum Ausfall der Anlage. ISORYX verhindert diese Überhitzung durch Reflexion der Solarstrahlung.
Was ist 'Corrosion under Insulation' (CUI) und wie verhindert ISORYX das?
Bei herkömmlicher Dämmung sammelt sich oft Feuchtigkeit zwischen Rohr und Dämmmaterial, was zu unbemerkter Korrosion führt. ISORYX ist eine direkt haftende Beschichtung ohne Hohlräume, wodurch CUI physikalisch ausgeschlossen wird, da keine Feuchtigkeit das Metall erreichen kann.
Kann ISORYX auf bestehende Rohrleitungen aufgetragen werden?
Ja, ISORYX kann problemlos nachträglich auf gereinigte und ggf. grundierte Metallrohre aufgetragen werden. Der Betrieb der Tankstelle muss dafür in der Regel nicht unterbrochen werden, was einen großen Vorteil gegenüber aufwändigen Isolierarbeiten darstellt.
Ist ISORYX gegen Kraftstoffe und Chemikalien beständig?
Ja, die ISORYX-Beschichtung weist eine hohe Beständigkeit gegenüber gängigen Kraftstoffen, Ölen und atmosphärischen Chemikalien auf, was sie ideal für den Einsatz in Tankstellen und Industrieanlagen macht.
Wie hoch ist die Lebensdauer der Beschichtung im Außenbereich?
ISORYX ist extrem UV-stabil und witterungsbeständig. Bei fachgerechter Anwendung bieten wir eine Systemgarantie von 10 Jahren auf die Schutzwirkung, wobei die tatsächliche Lebensdauer oft deutlich darüber liegt.
Verhindert ISORYX auch das Einfrieren von Wasserleitungen?
ISORYX reduziert den Wärmeaustausch durch Strahlung massiv. Gegen das Einfrieren von ruhendem Wasser bei langanhaltendem Frost bietet es allein keinen vollständigen Schutz wie eine dicke Dämmung, verzögert den Prozess jedoch signifikant und verhindert vor allem die Aufheizung im Sommer.
Kann ISORYX zur Kennzeichnung von Leitungen eingefärbt werden?
ISORYX wird standardmäßig in Weiß geliefert, da dies die höchste Reflexion bietet. Es kann jedoch in hellen Pastelltönen eingefärbt werden, wobei eine leichte Reduzierung der Reflexionsleistung zu beachten ist. Für die Sicherheitskennzeichnung können Markierungsringe über der Beschichtung angebracht werden.
Wie wird ISORYX auf Rohrleitungen appliziert?
Die Applikation erfolgt meist mittels Airless-Spritzverfahren oder bei kleineren Flächen mit Pinsel/Rolle. Wichtig ist eine saubere, fettfreie Oberfläche. Die geringe Schichtdicke erlaubt eine schnelle Trocknung und einfache Verarbeitung auch an komplexen Geometrien.
